Серые аксессуары для гофрированных и гладких труб предназначены для соединения, крепления и организации кабельных трасс при открытой прокладке электропроводки. С их помощью можно надёжно закрепить трубу, соединить отдельные участки, выполнить ответвление или переход между трубой и распределительной коробкой.
В каталоге «ТД Урал ПАК» представлены серые комплектующие для труб диаметром от 16 до 50 мм: распределительные коробки, крепёж-клипсы (в том числе под монтажный пистолет), держатели с фиксатором, вводные и гибкие муфты, соединительные муфты, тройники и углы.
Преимущества серых аксессуаров
- подходят для монтажа гофрированных и гладких труб;
- позволяют аккуратно организовать кабельную трассу;
- обеспечивают надёжное крепление труб к основанию;
- помогают соединять трубы между собой и выполнять ответвления;
- представлены разные варианты муфт и соединительных элементов;
- охватывают диаметры труб от 16 до 50 мм — можно подобрать комплектующие под одну трассу в одном месте;
- серое исполнение подходит для стандартных систем открытой прокладки.
Аксессуары в каталоге

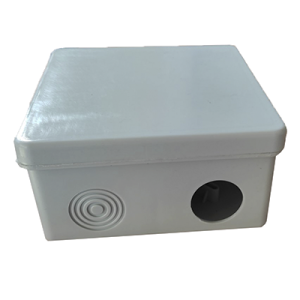

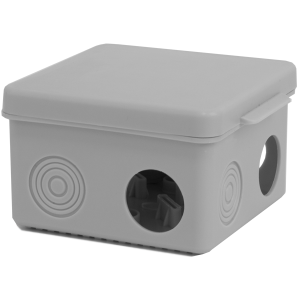

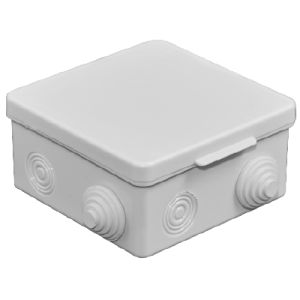

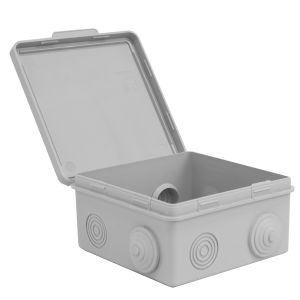

Распределительные коробки — используются для организации мест соединения и ответвления проводов при открытой прокладке. В каталоге доступны квадратные коробки 65×65×50, 80×80×50 и 100×100×50 мм на 4, 7 и 8 входов соответственно, а также круглые коробки 65×40 и 85×40 мм на 4 входа. Есть исполнения с гермовводами и без них, со степенью защиты IP54. Чем больше жил и ответвлений нужно свести в одной точке, тем больше входов и габарит коробки стоит закладывать — например, для узла с 7–8 подключениями удобнее квадратная коробка 80×80×50 или 100×100×50 мм, а для простого ответвления на 4 провода достаточно компактной 65×65×50 или круглой 65×40 мм.
Распределительные коробки с индивидуальным штрих-кодом — удобный вариант для складского учёта и комплектации заказов, размеры и исполнения те же, что и у обычных коробок.
Держатели с фиксатором — применяются для надёжного крепления труб к поверхности и сохранения заданного положения кабельной трассы. Представлены для диаметров 25 и 32 мм.
Крепёж-клипсы — используются для фиксации гофрированных и гладких труб, подбираются по диаметру трубы (в каталоге есть варианты на 16, 20, 25, 32 и 50 мм). Клипсы поставляются как в малой фасовке (10–50 шт), так и в крупной упаковке (до 1500 шт) — под небольшой объём монтажа удобнее брать малую фасовку, под протяжённую трассу выгоднее сразу заказывать крупную упаковку, чтобы не покупать клипсы россыпью несколько раз.
Крепёж-клипсы для монтажного пистолета — отдельная линейка клипс (16, 25, 40, 50 мм), которая заметно ускоряет монтаж на больших объёмах: если трасса протяжённая или крепление массовое, обычные клипсы будут медленнее в установке, чем клипсы под пистолет.
Муфты вводные — применяются для организованного ввода трубы в распределительные и монтажные коробки.
Муфты гибкие — обеспечивают соединение трубы с трубой (16, 25, 40, 50 мм) или трубы с коробкой (16, 25 мм), степень защиты IP44. Такие муфты стоит закладывать там, где трасса выполняется с изгибами или переходит из трубы в коробку не под прямым жёстким соединением — жёсткая соединительная муфта в этих местах может не обеспечить нужного прилегания.
Муфты соединительные — предназначены для соединения отдельных участков трубы одного диаметра (в каталоге — 16, 20, 25, 32, 40 и 50 мм); в отличие от гибких, применяются на прямых участках, где не требуется компенсация изгиба.
Тройники соединительные — используются для создания ответвлений кабельной трассы и соединения трёх участков трубы (16, 20 и 32 мм).
Углы соединительные — помогают выполнить поворот трубы под прямым углом (например, угол 90° для трубы 16 мм).
Как выбрать аксессуары для труб
При подборе комплектующих важно в первую очередь определить диаметр трубы — от него зависит выбор клипс, держателей, муфт, тройников и углов, так как большинство позиций в каталоге привязаны к конкретному диаметру (16, 20, 25, 32, 40 или 50 мм). Дальше стоит определиться с типом соединения и способом монтажа:
- для прямого соединения участков трубы одного диаметра — соединительные муфты;
- для перехода трубы в коробку или для соединений на изгибах — гибкие муфты;
- для ответвления трассы на три направления — тройники;
- для поворота трассы — соединительные углы;
- для крепления трубы к основанию — крепёж-клипсы (обычная линейка или под монтажный пистолет) и держатели с фиксатором.
Для объёмного монтажа выгоднее закладывать крупную фасовку и клипсы под пистолет — это ускоряет работу и снижает число повторных заказов; для точечного ремонта или небольшого участка достаточно малой фасовки в 10–20 шт.
Почему «ТД Урал ПАК»
«ТД Урал ПАК» — производитель и поставщик электротехнической продукции с 29-летним опытом работы. В каталоге представлены серые аксессуары для гофрированных и гладких труб диаметром от 16 до 50 мм, в наличии на складе — можно подобрать полный комплект для трассы: от распределительных коробок и крепежа до муфт, тройников и углов.
Выберите подходящие аксессуары в каталоге «ТД Урал ПАК» или обратитесь к специалистам компании — поможем подобрать комплектующие с учётом диаметра трубы, типа соединения и объёма монтажа.
Часто задаваемые вопросы
Для чего нужны серые аксессуары для труб?
Они используются для крепления, соединения, разветвления и организации кабельных трасс из гофрированных и гладких труб.
Какие серые аксессуары представлены в каталоге?
Распределительные коробки, держатели с фиксатором, крепёж-клипсы (в том числе под монтажный пистолет), вводные и гибкие муфты, соединительные муфты, тройники и углы для диаметров от 16 до 50 мм.
Как подобрать крепёж-клипсу для трубы?
Клипса подбирается строго по диаметру трубы. Для точечного монтажа удобна малая фасовка (10–20 шт), для протяжённой трассы — крупная упаковка. Если объём монтажа большой, выгоднее использовать клипсы для монтажного пистолета — они позволяют быстрее закрепить трубу, чем обычные.
Чем отличаются соединительные муфты от гибких?
Соединительные муфты используются для жёсткого соединения прямых участков трубы одного диаметра, а гибкие — для соединения трубы с трубой или трубы с коробкой там, где требуется более гибкое, компенсирующее соединение (например, на изгибах трассы).
Какую распределительную коробку выбрать?
Это зависит от числа проводов и ответвлений в узле: для простого узла на 4 подключения достаточно коробки 65×65×50 или круглой 65×40 мм, для узла с 7–8 подключениями — 80×80×50 или 100×100×50 мм.
Где купить серые аксессуары для гофрированных и гладких труб?
Заказать комплектующие можно в интернет-магазине «ТД Урал ПАК». Менеджеры компании помогут подобрать элементы по диаметру трубы, типу соединения и объёму монтажа.
